任何一个企业涉及废气排放的时辰，城市有废气排气筒
；繁Ｖ卫聿棵挪槌氖背揭彩笔币苑掀欧趴谑欠窆娣丁⑹欠窈瞎娼胁槌
；繁４右嫡咭捕贾贩掀牌脖厝挥杏泄匾蠛凸娣兜，也会交代企业建设的时辰依照有关尺度和规范建设，以免验收出问题或者环保查抄出问题，但蓦地间说不出具体的尺度和规范是什么
。伯益说今天就对废气排气筒的规范和尺度进行一个梳理汇总，但愿对各人有所援手
。那么废气排气筒到底怎么设置才合规呢？

1

排气筒高度

排气筒高度要求在多个尺度和规范中有要求，企业环评时环评假造单元注定已经对照有关尺度和规范了，所以排气筒高度要想合规就是要切合环评汇报及环评批复中高度要求，就是说环评汇报及批复中要求设置的排气筒高度为15m，那么建设单元建设排气筒的时辰，也要遵守环评汇报及环评批复的要求，排气筒高度至少为15m
。

这里为什么说“排气筒高度至少为15m”，是由于《大气传染物综合排放尺度》（GB15297-1996）等多个尺度划定：有组织排放源的排气筒高度不应低于15m
。从尺度和规范角度分析：排气筒高度能够高于环评汇报及批复要求，不能低于高度要求
。若是要求排气筒高度为15m，环评验收和环保查抄发现设置了14m的话，注定要求整改为15m以上，如果企业死活不想整改，那么要想切合环保要求，就可能涉及环评调换或者沉新报批环评（在已颁布的多个行业沉大改观清单中，排气筒高度排气筒高度降低10%及以上就属于沉大改观了，必要沉新报批环评了），又要进行环评调换影响分析或者沉新报批环评，做一个环评调换影响分析或者沉新报批环评也是花钱又费时，吃力不讨好
。最单一的步骤就是企业建设排气筒的时辰遵守环评汇报及环评批复中高度要求
。

2

排气筒采样孔、采样平台

排气筒（烟囱）应设置便于采样、监测的采样口和采样监测平台
。有净化设施的，应在其进出口别离设置采样口
。

采样孔和采样平台凭据《固定传染源排气中颗粒物测定与气态传染物采样步骤》（ (GB/T 16157-1996)）、《固定源废气监测技术规范》（HJ/T397-2007）和《固定传染源烟气排放陆续监测技术规范（试行）》（HJ/T 75-2007）设置，其钟锥固定传染源排气中颗粒物测定与气态传染物采样步骤》（ (GB/T 16157-1996)）也是《大气传染物综合排放尺度》（GB15297-1996）的引用尺度
。

《固定传染源排气中颗粒物测定与气态传染物采样步骤》（ (GB/T 16157-1996)）、《固定源废气监测技术规范》（HJ/T397-2007）和《固定传染源烟气排放陆续监测技术规范（试行）》（HJ/T 75-2007）中对采样孔和采样平台的要求是：

采样孔

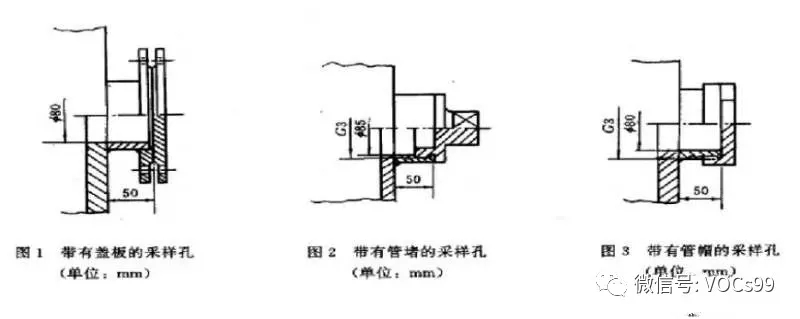

①在选定的测定地位上开设采样孔，采样孔的内径应不幼于80mm，采样孔管长应不大于50mm
。不使用时利用盖板、管堵或管帽封关（如下图所示）
。当采样孔仅用于采集气态传染物时，其内径应不幼于40mm
。

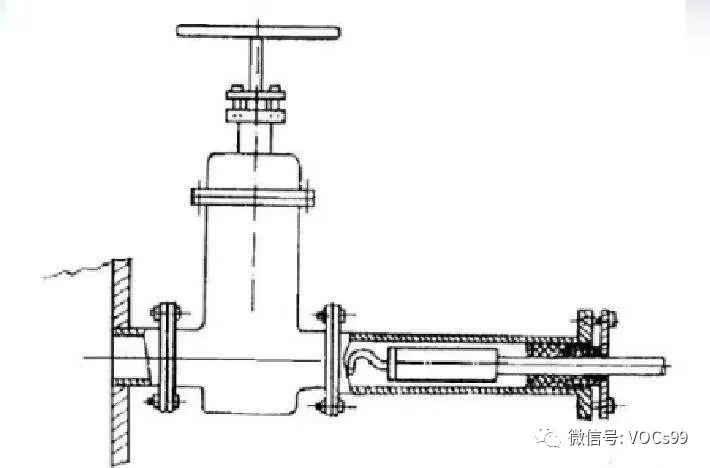

②对正压下输送高温或有毒气体的烟路，应使用带闸板阀的密封采样孔（如下图所示）

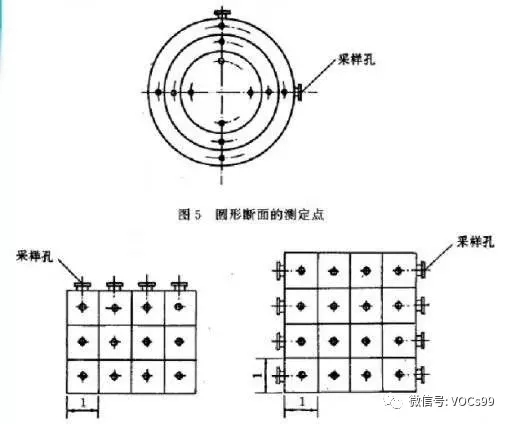

③对圆形烟路，采样孔应设在蕴含各测点在内的相互垂直的直径线上（如下图所示）
。对矩形或方形烟路，采样孔应设在蕴含各测点在内的耽搁线上（如下图所示）
。

采样平台

选取平台为检测人员采样设置，应有足够的工作面积使检测人员安全、方便地操作
。平台面积应不幼于1.5m?，并设有1.1m高的护栏，采样孔距平台面约为1.2~1.3m
。

采样平台应设置永远性工作电源，平台上方应设置防雨棚
。采样平台应避开对人员有风险的场所，应易于人员达到，应建设监测安全通路
。当采样平台设置高于地面时，应有通往平台的Z字梯/旋梯/起落梯，切勿设置猪笼梯等不安全通路
。

3

废气排气筒标志牌

废气排气筒应依照国度环保总局造订的《印发排放口标志牌技术规格的通知》（环办[2003]95号）有关划定，设置与排污口相应的环境；ね夹伪曛九
；肪潮；ね夹伪曛九粕柚玫木嗬氪疚锱欧趴(源)较近且能干处，并能悠久保留
。要求设置高度为环境；ね夹伪曛九粕显稻嗬氲孛2米
。

《印发排放口标志牌技术规格的通知》（环办[2003]95号）划定：

01环保图形标志

必须切合原国度环境；ぞ趾凸燃际跫喽骄职洳嫉闹谢嗣窆埠凸瘸叨菺B15562.1-1995《环境；ね夹伪曛尽放欧趴(源)和GB15562.2-1995《环境；ね夹伪曛尽饭烫宸狭现(措置)场的要求
。

02图形容彩及装置色彩

(1)提醒标志：底和立柱为绿色，图案、边框、支架和文字为白色;

(2)忠告标志：底和立柱为黄色，图案、边框、支架和文字为玄色
。

03辅助标志内容

(1)排放口标志名称;

(2)单元名称;

(3)编号;

(4)传染物种类;

(5)××环境；ぞ旨嘣
。

04辅助标志字型

黑体字
。

05标志牌尺寸

(1)平面固定式标志牌表形尺寸

①提醒标志：480×300mm

②忠告标志：边长420mm

(2)立式固定式标志牌表形尺寸

①提醒标志：420×420mm

②忠告标志：边长560mm

③高度：标志牌最上端距地面2m地下0.3m

二、标志牌资料

1.标志牌选取1.5-2mm冷轧钢板;

2.立柱选取38×4无缝钢管;

3.表表选取搪瓷或者反光贴膜
。

三、标志牌的表表处置

1.搪瓷处置或贴膜处置;

2.标志牌的端面及立柱要经过防腐处置
。

四、标志牌的表观质量要求

1.标志牌、立柱无显著变形;

2.标志牌表表无气泡，膜或搪瓷无脱落;

3.图案清澈，色泽一致，不得有显著缺损;

4.标志牌的表表不应有开裂、脱落及其它破损
。

备注：排放口编号、传染物依照环评、排污申请许可证填写

4

排气筒应定期检建

不得有破损、漏风处，不得存在安全隐患
。

5

排气筒传染物排放

应满足环评汇报及环评批复要求的传染物排放速度和排放浓度要求，并满足项目总量节造要求
。

6

排气筒的通常设规划定

1烟囱结构设计应切合《烟囱设计规范》(GB 50051――2002)和《钢结构设计规范》(GB 50017――2003)的要求
。

2.设计烟囱时，应凭据使用前提、职能要求、烟囱高度、资料供给及施工前提等成分，确定选取砖烟囱、钢筋混凝土烟囱或钢烟囱
。

3.下列情况不宜选取砖烟囱：①沉要的或高度大于60 m的烟囱;②地震设防裂度为9度地域的烟囱;③地震设防裂度为8度时，Ill、IV类场地的烟囱
。

4.烟囱基础通常宜选取板式基础
。板式基础可所以环形或圆形的
。在前提允许时，可选取壳式基础
。

5.烟囱筒壁和基础的受热温杜爪切合下列划定：

①烧结通常黏土砖筒壁的最高受热温度不应超过400℃;

②钢筋混凝土筒壁和基础以及素混凝土基础，受热温度不应超过150℃;

③钢烟囱筒壁的最高受热温杜爪切合有关划定
。

6.烟囱的荷载与作用可分为下列三类：

①永远性荷载与作用：结构自沉、土沉、土压力、拉线的拉力;

②可变荷载与作用

③无意荷载：罕遇地震作用、拉线断线、撞击、爆炸等
。

起源：VOCs前沿、环境监测实战
